Kokie yra rutulinio vožtuvo principai?

2025-02-21

A rutulinis vožtuvasyra plačiai naudojamas pramoninis prietaisas, kuris kontroliuoja skysčių ar dujų srautą, naudojant besisukantį rutulį su skylute centre. Dėl paprasto, tačiau efektyvaus dizaino jis yra idealus programoms, kurioms reikia patikimo išjungimo ir tikslaus srauto valdymo. Panagrinėkime pagrindinius principus, kaip veikia rutulinis vožtuvas.


1. Pagrindinis darbo principas

Rutulinis vožtuvas veikia naudojant sferinį diską (rutulį) su skylė (gręžinė) per jo centrą. Vožtuvas valdomas pasukant rutulį 90 laipsnių, kad būtų galima arba užblokuoti skysčio srautą.


- Atvira padėtis: Kai skylė atitinka vamzdyną, skystis laisvai praeina.

- Uždaryta padėtis: Kai rutulys pasukamas statmenai vamzdynui, srautas yra visiškai užblokuotas.


Ši greito ketvirčio posūkio operacija leidžia rutulinius vožtuvus labai efektyviai valdyti.

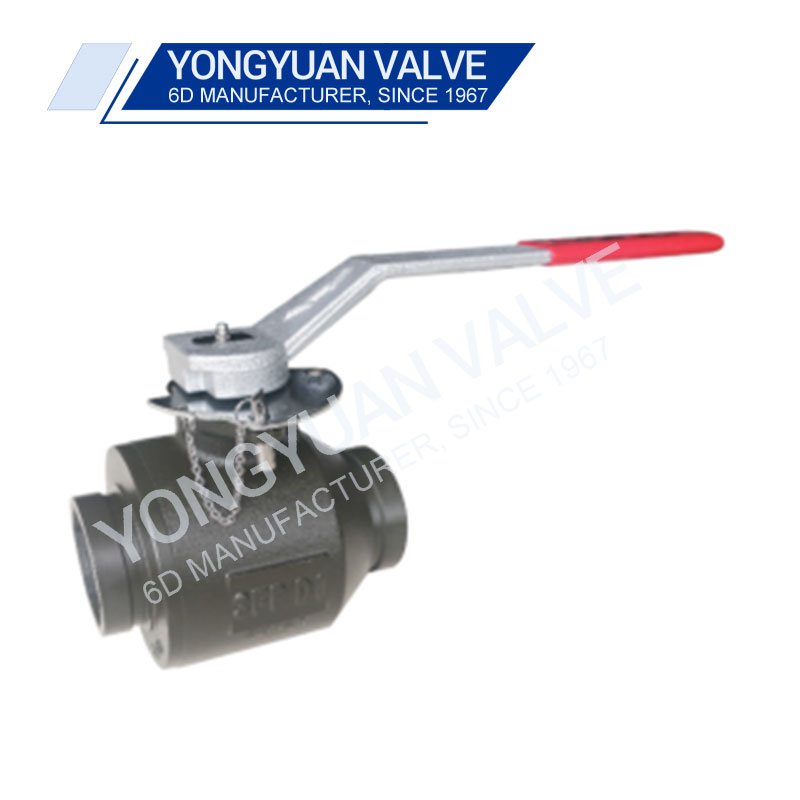

Ball Valve

2. Pagrindiniai rutulinio vožtuvo komponentai

Tipiškasrutulinis vožtuvassusideda iš šių pagrindinių komponentų:


- Rutulys: besisukantis elementas su kiauryme, kuris kontroliuoja srautą.

- Kūnas: išorinis korpusas, kuriame visi komponentai yra kartu.

- Stiebas: velenas, jungiantis rutulį prie pavaros ar rankenos.

- Sėdynė: sandarinimo medžiaga, užtikrinanti tvirtą uždarymą, kai vožtuvas uždarytas.

- Rankena/pavara: naudojama pasukti rutulį rankiniam ar automatiniam valdymui.


3. Sandarinimo principas

Rutulinio vožtuvo efektyvumas yra sandariame sandarinimo mechanizme. Minkštos medžiagos, tokios kaip PTFE (TEFLON), guma ar kiti polimerai, dažnai naudojamos sėdynėms, kad būtų užtikrintas veikimas be nuotėkio. Kai kuriuose aukštos kokybės rutuliniuose vožtuvuose ekstremalios temperatūros ir slėgio tvarkymas naudoja metalinį ir metalo sandarinimą.


4. Srauto valdymo mechanizmas

Rutuliniai vožtuvai gali turėti skirtingus gręžinio dizainus, turinčius įtakos jų srauto charakteristikoms:


- Visas angos (pilnas prievadas): skylė rutulyje atitinka dujotiekio skersmenį, sumažindamas srauto pasipriešinimą.

- Sumažėjęs angos (sumažintas prievadas): skylė yra mažesnė už vamzdyną, todėl nedidelis srauto apribojimas.

-„V-Port“: rutulys turi V formos angą, leidžiančią tiksliai valdyti srautą droselio programose.


5. Rutulinių vožtuvų tipai

Rutuliniai vožtuvaiAteikite įvairių konfigūracijų, atsižvelgiant į jų dizainą ir taikymą:


- Plūduriuojantis rutulio vožtuvas: rutulys suspenduojamas tarp sėdynių ir šiek tiek juda, kad padidintų sandarinimą, kai slėgis taikomas.

-„Trunnion“ pritvirtintas rutulinis vožtuvas: rutulys pritvirtinamas prie papildomų atramų (briaunų), todėl jis tinka aukšto slėgio pritaikymui.

-3 krypčių arba kelių porų rutulinis vožtuvas: leidžia nukreipti ar maišyti srautą tarp kelių prievadų.

- Ventiliuojamo rutulinio vožtuvo vožtuvas: skirtas išlaisvinti įstrigusį slėgį uždaroje sistemoje.


6. Rutulinių vožtuvų pranašumai

- Greitas ir lengvas veikimas: norint atidaryti ar uždaryti, reikia tik ketvirčio posūkio.

- Puikus sandarinimas: užtikrinamas griežtas uždarymas, užkertantis kelią nuotėkiui.

- Patvarumas: atlaiko aukštą slėgį ir temperatūrą.

- Mažas priežiūra: paprastas dizainas su mažiau komponentų, linkusių į dėvėjimą.


Ar norėtumėte daugiau informacijos apie tam tikro tipo rutulinį vožtuvą? Pranešk man!


„Milestone“ yra profesionalus Kinijos rutulinių vožtuvų gamintojas ir tiekėjas, jei ieškote geriausio 4 colių žalvario vidutinio slėgio rutulinio vožtuvo už mažą kainą, pasitarkite su mumis dabar! Apsilankykite mūsų svetainėje www.milestonevalves.com, kad sužinotumėte daugiau apie mūsų produktus. Klausimams galite susisiekti su mumisdelia@milestonevalve.com.
