Kuo skiriasi rutulio vožtuvas ir vartų vožtuvas?

Kaip pagrindinė įranga, skirta laikmenos srautui valdyti vamzdynų sistemoje,Žemės rutulio vožtuvaiirvartų vožtuvaiyra abu iškirptiniai vožtuvai, tačiau jie labai skiriasi struktūriniu dizainu, darbinėmis savybėmis ir taikomais scenarijais. Netinkamas atranka gali turėti įtakos sistemos efektyvumui ir netgi sukelti pavojų saugai.

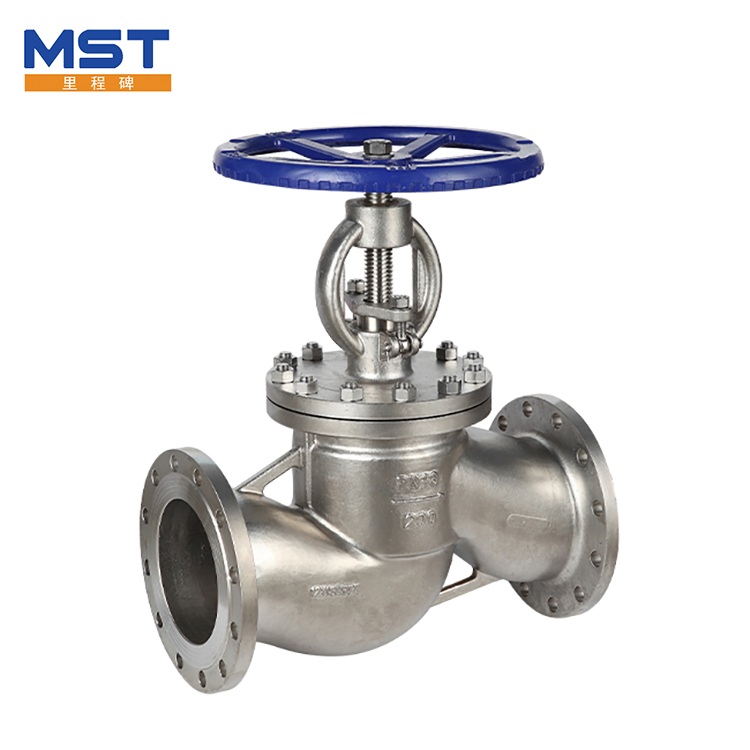

Esminis struktūrinio projekto skirtumas lemia funkcines charakteristikas. „Globe“ vožtuvas priima „vožtuvo disko vertikalios perėmimo“ struktūrą. Vožtuvo korpuse yra vožtuvo sėdynė, statmena vožtuvo korpuse. Vožtuvo diskas juda aukštyn ir žemyn per varžtą, kad būtų galima sandarinimą. Skystis turi padaryti 90 laipsnių posūkį, kad tekėtų per vožtuvo korpusą. Srauto pasipriešinimo koeficientas (apie 3-5) yra daug didesnis nei vartų vožtuvo. Vartų vožtuvas priklauso nuo „vartų lygiagrečių perėmimo“. Vartai juda vertikaliai išilgai vožtuvo sėdynės vidurio linijos. Visiškai atidarę vartai yra visiškai atskirti nuo srauto kanalo. Srauto pasipriešinimo koeficientas yra tik 0,1–0,5, kuris yra artimas trumpo vamzdžio srauto talpai.

Srauto valdymas ir sandarinimo našumas turi savo akcentavimą. Žemės vožtuvo vožtuvo diskas ir vožtuvo sėdynė yra veido kontakto sandarikliai, o sandariklis yra patikimesnis, kai uždaromas. Tai ypač tinka mažo slėgio mažo skersmens vamzdynams (DN15-DN100), o srautą galima tiksliai sureguliuoti vožtuvo disko atidarymu. Jis dažnai naudojamas tais atvejais, kai reikia droselio (pvz., Šildymo sistemų). Tačiau jo sandarinimo paviršių lengvai pažeidžia greitaeigis skysčio erozija, o jo tarnavimo laikas paprastai yra 10 000–20 000 kartų atidarymo ir uždarymo. Vartų vožtuvo vartai liečiasi su vožtuvo sėdyne. Visiškai atidarytas netekties nuostolis nėra. Jis tinka didelio skersmens vamzdynams (DN100-DN1000), tačiau jį reikia tiksliai suderinti, kai uždaroma, kitaip nesunku nutekėti, o srauto reguliavimo negalima pasiekti. Dažniausiai jis naudojamas visiškai atviromis ir visiškai uždaromis sąlygomis (pvz., Vandens iš čiaupo).

Tinkamų darbo sąlygų skirtumas yra akivaizdus. Žemės rutulio vožtuvas yra tinkamas švarioms terpėms, tokioms kaip švarus vanduo ir aliejus, perduoti. Darbo slėgis paprastai yra ne didesnis kaip 16MPa, o temperatūros diapazonas yra nuo -29 ℃ iki 425 ℃. Įdiegimo metu atkreipkite dėmesį į srauto kryptį (mažą įleidimo angą ir aukštą lizdą), kitaip sandarinimo efektyvumas bus sumažintas. Vartų vožtuvas gali būti naudojamas laikmenoms, kuriose yra nedidelis kiekis dalelių (pvz., Nuotekų), gabenimui, kurio slėgio lygis yra iki 42MPa, platesnis temperatūros pritaikomumo diapazonas (nuo ℃196 ℃ iki 540 ℃), ir jokių krypčių apribojimų, kuriais galima lengvai nustatyti, tačiau jis netinka.

Priežiūros išlaidos ir tarnavimo laikas turi būti laikomi išsamiai. „Globe“ vožtuvo vožtuvo disko ir varžto strypo jungties struktūra yra paprasta, ir techninės priežiūros metu reikia pakeisti tik sandarinimo tarpiklį. Vienos priežiūros išlaidos sudaro apie 50% vartų vožtuvo. Vartų vožtuvas turi sudėtingą nukreipiančią struktūrą tarp vartų ir vožtuvo koto. Jei jis įstrigo, jį reikia išmontuoti kaip visumą, o priežiūros laikas yra 2–3 kartus didesnis nei „Globe“ vožtuvas. Tačiau visiškai atviroje būsenoje vartų vožtuvo srauto pasipriešinimas yra mažas, o tai gali sumažinti dujotiekio energijos suvartojimą ir yra ekonomiškesnis ilgalaikiam naudojimui.

Renkantis, pagrindinis principas „Pasirinkti aŽemės rutulio vožtuvasmažam skersmeniui ir avartų vožtuvasdideliam skersmeniui; Pasirinkus „Globe“ vožtuvą srauto reguliavimui, vartų vožtuvo pasirinkimas visam atidarymui ir uždarymui; Reikėtų laikytis „Globe“ vožtuvo, skirto švarioms terpėms ir vartų vožtuvui, kuriame yra dalelių, turėtų būti laikomasi. Tik derinant sistemos slėgį, vidutinės charakteristikas ir veikimo dažnį gali būti užtikrintas optimalus vožtuvo našumas ir užtikrintas saugus ir efektyvus vamzdynų sistemos veikimas.
